उच्च वियर सर्पिल क्लासिफायर

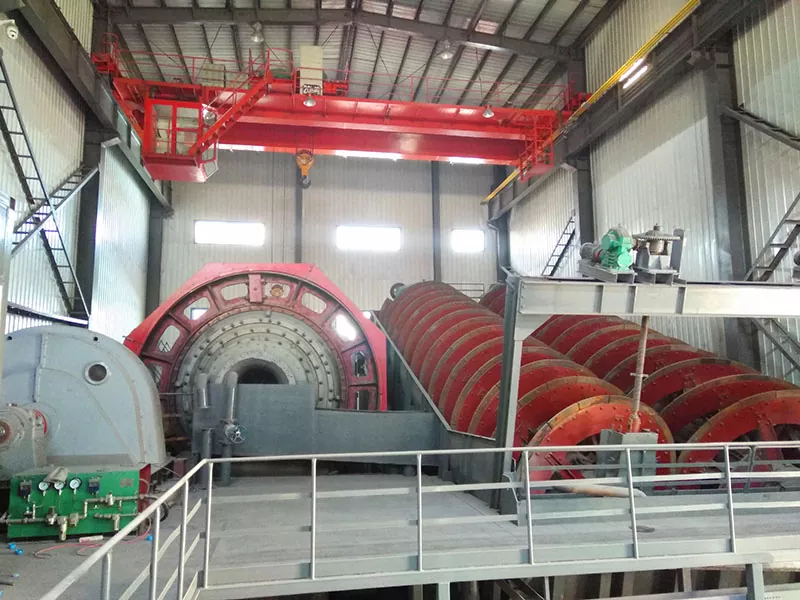

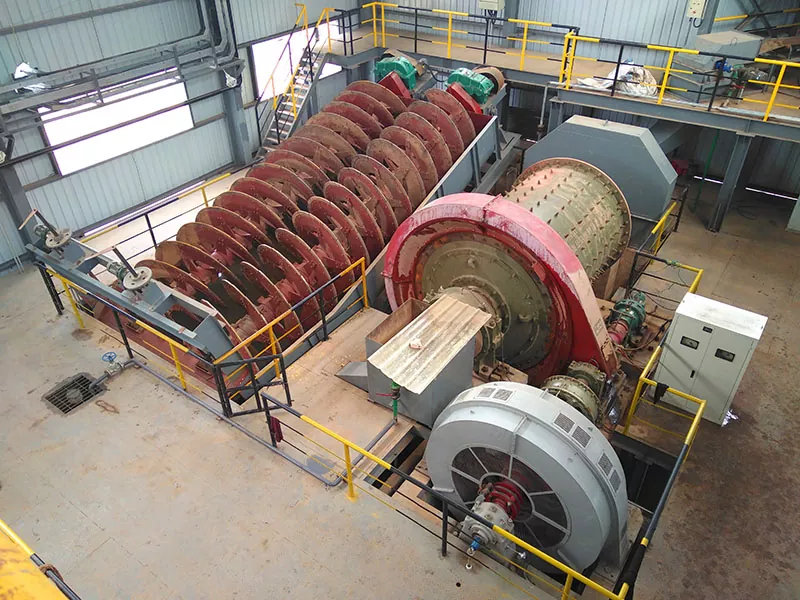

चार मुख्य प्रकार के क्लासिफायर हैं: उच्च वीर एकल सर्पिल और डबल सर्पिल, जलमग्न एकल सर्पिल और डबल सर्पिल। क्लासिफायर का उपयोग अयस्क ड्रेसिंग प्लांट्स में व्यापक रूप से अयस्क रेत को अलग करने के लिए गेंद मिलों के साथ एक बंद लूप चक्र बनाने के लिए किया जाता है, या गुरुत्वाकर्षण अयस्क ड्रेसिंग संयंत्रों में अयस्क रेत और ठीक कीचड़ को वर्गीकृत करने के लिए, धातु अयस्क ड्रेसिंग प्रक्रियाओं में ग्रेड अयस्क लुगदी को वर्गीकृत करने के लिए, और अयस्क धोने के संचालन में अयस्क और निर्जलीकरण करने के लिए उपयोग किया जाता है। उच्च वियर सर्पिल क्लासिफायर एक उपकरण है जो वर्गीकरण के लिए अयस्क पल्प में ठोस कणों की अलग -अलग बसने की गति का उपयोग करता है। क्लासिफायर में सरल संरचना, विश्वसनीय संचालन और सुविधाजनक संचालन की विशेषताएं हैं।

[पानी की टंकी की लंबाई]: ≤3000-14300 मिमी

[सर्पिल व्यास]: 300-3000 मिमी

[उत्पादन क्षमता] 10 ~ 1785 टी/डी

[उत्पाद सुधार] रेत लौटने के लिए एक स्वचालित लिफ्टिंग डिवाइस को रिटर्न रेत के अंत में जोड़ा जाता है, जिससे बॉल मिल के बड़े चम्मच हेड के कॉन्फ़िगरेशन को समाप्त किया जाता है, और बॉल मिल अधिक सुचारू रूप से चलती है।

[एप्लिकेशन रेंज]: अयस्क ड्रेसिंग प्लांट्स में व्यापक रूप से उपयोग किए जाने वाले अयस्क रेत को अलग करने के लिए गेंद मिलों के साथ एक बंद लूप चक्र बनाने के लिए, या अयस्क रेत और ठीक कीचड़ को वर्गीकृत करने के लिए गुरुत्वाकर्षण अयस्क ड्रेसिंग संयंत्रों में उपयोग किया जाता है।

लाभ और विशेषताओं

1। रिटर्न सैंड एंड रिटर्न रेत के लिए एक स्वचालित लिफ्टिंग डिवाइस जोड़ता है, और बॉल मिल के बड़े चम्मच हेड का कॉन्फ़िगरेशन रद्द कर दिया जाता है।

2। यह आम तौर पर अयस्क के प्रति टन 1 से 1.5 डिग्री बिजली बचा सकता है।

3। बड़े चम्मच सिर के लगातार रखरखाव से बचें।

4। बॉल मिल के बड़े और छोटे गियर पर असंतुलित प्रभाव को कम करें।

काम के सिद्धांत

उच्च वीर सर्पिल क्लासिफायर जमीन के घोल को पानी की टंकी में अवसादन क्षेत्र के बीच में स्थित फ़ीड बंदरगाह से खिलाता है। घोल वर्गीकरण अवसादन क्षेत्र इच्छुक पानी की टंकी के नीचे स्थित है। सर्पिल घोल को हलचल करने के लिए कम गति पर घूमता है, ताकि ठीक कणों को शीर्ष पर निलंबित कर दिया जाए और ओवरफ्लो के लिए अतिप्रवाह के लिए प्रवाहित किया जाए। मोटे कणों को टैंक के निचले हिस्से में डुबो दिया जाता है और सर्पिल द्वारा डिस्चार्ज बंदरगाह तक पहुंचाया जाता है ताकि रिटर्न रेत के रूप में डिस्चार्ज किया जा सके। ओवरफ्लो वियर की स्थिति सर्पिल शाफ्ट के निचले छोर पर असर केंद्र से अधिक है और ओवरफ्लो छोर पर सर्पिल के ऊपरी किनारे से कम है।

पूर्व-ग्रेडिंग और निरीक्षण ग्रेडिंग के लिए अयस्क पीसने के लिए सहायक उपकरण के रूप में उपयोग किए जाने के अलावा, उच्च वीर सर्पिल क्लासिफायरिफायर का उपयोग कभी-कभी मिट्टी से युक्त अयस्कों को धोने और डिसलिंग और ओसिंग अयस्क लुगदी को धोने के लिए भी किया जाता है।
